常用旋轉軸唇形密封圈的特征畫法和規定畫法(GB/T4459.6—1996)
|

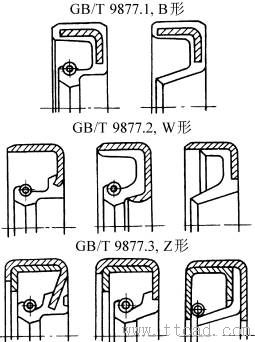

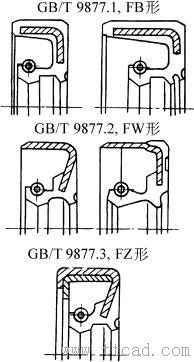

特征畫法
|
規 定 畫 法
|
應 用
|
 |
 |
主要用于旋轉軸唇形密封圈。也可用于往復運動活塞桿唇形密封圈及結構類似的防塵圈(軸用)
 |
 |
 |
主要用于旋轉軸唇形密封圈。也可用于往復運動活塞桿唇形密封圈及結構類似的防塵圈(孔用)
|
 |
 |
主要用于有副唇的旋轉軸唇形密封圈。也可用于結構類似的往復運動活塞桿唇形密封圈(軸用)
 |
 |
 |
主要用于有副唇的旋轉軸唇形密封圈。也可用于結構類似的往復運動活塞桿唇形密封圈(孔用)
|
 |
 |
主要用于雙向密封旋轉軸唇形密封圈。也可用于結構類似的往復運動活塞桿唇形密封圈(軸用)
|
 |
主要用于雙向密封旋轉軸唇形密封圈。也可用于結構類似的往復運動活塞桿唇形密封圈(孔用)
|
