土層錨桿構造及空間布置要求

（1）錨桿頭部

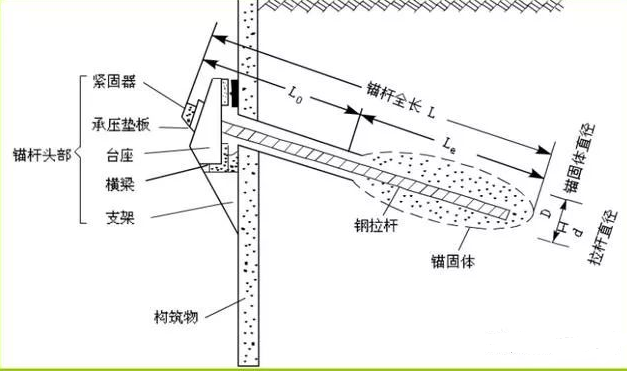

錨桿頭部是構筑物與拉桿的連接部分。為了能夠?qū)碜該跬翗?gòu)筑物的力可靠傳遞，一方面必須保證構件本身的材料有足夠的強度，構件能緊密固定；另一方面又必須將集中力分散開，為此錨桿頭部需下列幾部分組成：

a.臺座

一般情況下，拉桿設置是水平向下具有一定的傾斜角度，與作用在擋土構筑物上的側向土壓力不在同一個方向上，因此需要臺座作為符合拉桿受力方向的調整基座，并固定拉桿位置防止滑動。同時錨桿通過臺座與圍護結構間的接觸面，分布其集中力，避免圍護結構承受過大的局部應力而損壞。臺座用鋼板或混凝土制成。

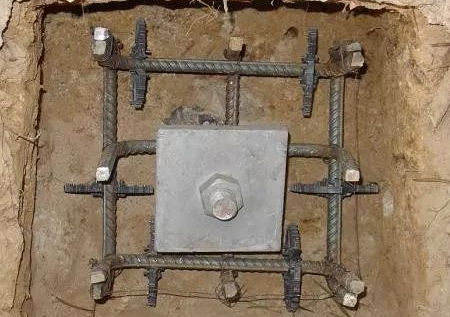

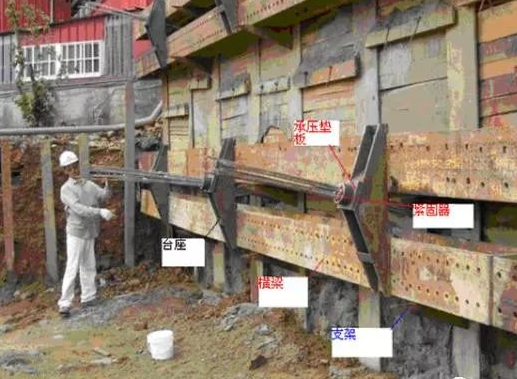

錨桿頭部構造

b.承壓墊板

通過墊板（與拉桿正交）傳遞拉桿的拉力于臺座并使緊固器與臺座的接觸面保持平順。根據受力的大小，承壓墊板的厚度一般為20~40mm（鋼板）。

c.緊固器

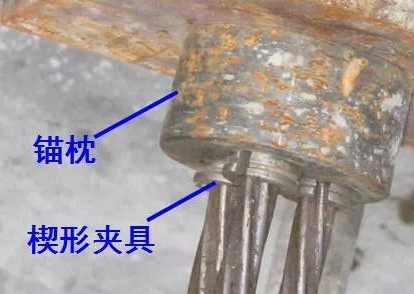

拉桿通過緊固器將臺座、墊板及圍護結構牢固聯結。當拉桿為鋼筋時，緊固器可為螺母、專用連接器或電焊螺絲端桿。當拉桿采用鋼絲繩或鋼絞絲時，錨桿端部緊固器則為專用錨具（夾具）。

左旋錨桿

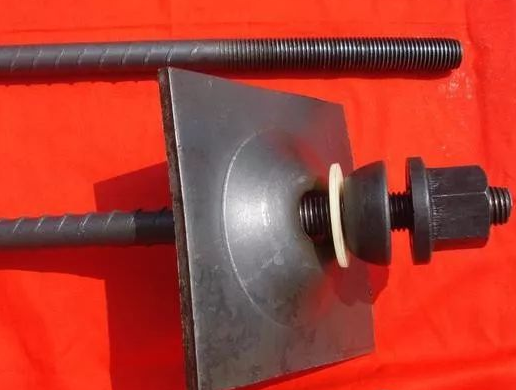

螺母錨頭

（2）拉桿

拉桿是錨桿的主要部分。拉桿的全長從錨頭到錨固體末端，其長度取決于錨固段的長度和自由段的長度。拉桿可以用粗鋼筋、高強鋼絲或鋼絞絲制成。

（3）錨固體

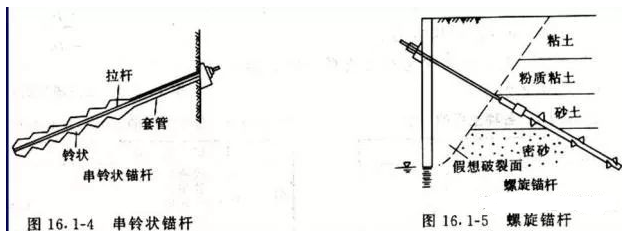

土層錨桿的錨固段全長即為錨固體。錨固體由水泥砂漿或水泥漿將拉桿與土體粘結在一起形成。從力的傳遞方式看，錨固體可分為摩擦型（圓柱狀錨固體）、承壓型（端部擴大型錨桿）及摩擦承壓復合型（串鈴狀錨桿、螺旋錨桿等）。

2.錨桿的空間布置

錨桿在空間上的排列布置一般情況下應滿足下列要求：

（1）錨桿的錨固體應設置在底層的穩定區域內，且上覆土層厚度不宜小于4m。

原因：

a.錨固段只有置于穩定區內，才能使錨桿具有恒定錨固力；

b.錨固段上覆土層厚度足夠，可保證土體與錨固體間有足夠的抗剪阻力；并且在錨桿正常受力時，錨固體的抗拔力不足以使上覆土層隆起而導致錨固體失穩；此外，足夠厚度的上覆土層，還能防止錨桿壓力注漿時出現地表漏漿現象，確保錨桿的安裝質量。

（2）錨桿的垂直間距不宜小于2.0m，水平間距不宜小于1.5m；當錨桿的間距小于1.5m時，應對錨桿抗拔承載力進行折減或改變相鄰錨桿的傾角。

目的：防止產生“群錨效應”，錨桿間距太小，會引起錨桿周圍的高應力區疊加，從而影響錨桿的抗拔力和增加錨桿位移。

《規程》建議，土層錨桿間距為1.0m時，考慮群錨效應的錨桿抗拔力折減系數可取0.8，錨桿間距在1.0m~1.5m之間時，錨桿抗拔力折減系數可按此內插。

（3）錨桿的傾角以15°~ 25°為宜，且不應大于45°，不應小于10°。

從結構受力分析，錨桿軸力可分解為水平分力和垂直分力，只有水平分力對支護結構是有益的，傾角越小，水平分力越大，對支護越有利。

錨桿傾角過大，其不利影響有：

傾角過大，為了得到所需的水平分力，只有通過增加錨固段長度來實現，提高了工程造價。

傾角越大，垂直分力越大，一方面會加大對支護樁（墻）的壓力，在軟弱地層中，會使它產生下沉等不良影響；另一方面還會使錨桿臺座或支承腰梁產生向下滑移，引起預應力松弛。對錨桿傾角下限要求，主要是出于鉆孔及注漿等施工工藝的考慮。
