（1）102型機械密封(圖4-18)：

性能參數：壓力0～0.8MPa；溫度-20～120℃；轉速≤3000r／min；軸徑18～120mm。

結構特點：內裝、內流、單端面、多彈簧、非平衡型機械密封。撥叉?zhèn)鲃?dòng)，彈簧無旋向要求。外形尺寸符合IS03069、DN24960、GB6556標準。

適用條件：適用于非結晶的酸、堿、鹽有機物等介質工況。

型號說明：102U-50 102U-密封結構特點；50-規格，回轉機械安裝密封部位的軸(或軸套)外徑的公稱尺寸為50mm。

（2）106U型機械密封(圖4-19)：

性能參數：壓力0～0.8MPa；溫度-20～120℃；轉速≤3000r／min；軸徑24～120mm。

結構特點：內裝、內流、單端面、單彈簧、非平衡型機械密封。撥叉?zhèn)鲃?dòng)，彈簧無旋向要求。外形尺寸符合IS03069、DN24960、GB6556標準。

適用條件：適用于非結晶的酸、堿、鹽有機物等介質工況

型號說明：106U-50?? 106U-密封結構特點；50-規格，回轉機械安裝密封部位的軸(或軸套)外徑的公稱尺寸為50mm。

（3）108U型機械密封(圖4-20)：

性能參數：壓力0～0.8MPa；溫度-20～120℃；轉速≤3000r／min；軸徑35～70mm。

結構特點：內裝、內流、單端面、單彈簧、非平衡型機械密封。彈簧傳遞扭矩，彈簧旋向與泵軸旋向有關。外形尺寸符合IS03069、DN24960、GB6556標準。

適用條件：適用于非結晶的酸、堿、鹽有機物等介質工況。

型號說明：108U-50? 108U-密封結構特點；50-規格，回轉機械安裝密封部位的軸(或軸套)外徑的公稱尺寸50mm。

（4）116U型機械密封(圖4-21)：

性能參數：壓力0-0.8MPa；溫度-20～120。C；轉速≤3000r／rain；軸徑24～120mm。

結構特點：內裝、內流式，多彈簧、非平衡型、撥叉槽傳動。使用時，與旋轉方向無關。彈簧座、彈簧、推環可預先組裝為一體，安裝方便。輔助密封圈根據不同情況，可選用橡膠0形圈，或聚四氟乙烯V形圈。116U型可自身組成雙端面密封或串聯機械密封。符合于GB6556、IS03069、DIN24960標準，通用性強。

適用條件：適用于非結晶的酸、堿、鹽有機物等介質工況。型號說明：116U-50?? 116U一密封結構特點；50一規格，回轉機械安裝密封部位的軸(或軸套)外徑的公稱尺寸為50mm。

（5）1198型機械密封(圖4-22)：

性能參數：壓力0～2.5MPa；溫度-20～120℃；轉速≤3000r／min；軸徑18～100mm。

結構特點：內裝、內流、單端面、小彈簧、平衡型，傳動座傳動。采用橡膠0形圈作輔助密封圈，密封性能安全可靠。1198型可自身組成雙端面密封或串聯機械密封。符合于GB6556、IS03069、DIN24960標準，通用性強。

適用條件：適用于非結晶的酸、堿、鹽有機物等介質工況。

（6）59U型機械密封(圖4-23)：

性能參數：壓力0～1.7MPa；溫度-50～500℃；轉速≤5000r／rain；軸徑4～100mm。，

結構特點：內裝、內流、單端面、小彈簧、非平衡型，傳動座傳動。采用聚四氟乙烯或柔性石墨制作的楔形環作輔助密封，結構緊湊，密封可靠，采用多彈簧結構，軸向尺寸小，密封端面受壓均勻。符合于GB6556、IS03069、DIN24960標準，通用性強。

型號說明：59U-50? 59U-密封結構特點；50-規格，回轉機械安裝密封部位的軸(或軸套)外徑的公稱尺寸為50mm。

59U型機械密封有不伺的摩擦副組合，靜環材質有：陶瓷、硬質合金、鎳鐵、堆焊鎢鈷合金、碳化硅和淬火鋼。動環材質有石墨和硬質合金。這些不同的摩擦副組合可滿足不同工況條件。

（7）59B型機械密封(圖4-24)：

性能參數：壓力0～6.2MPa；溫度-50～500℃；轉速<5000r／min；軸徑14～100mm。

結構特點：內裝、內流、單端面、小彈簧、平衡型，傳動座傳動。采用聚四氟乙烯或柔性石墨制作的楔形環作輔助密封，結構緊湊，密封可靠，采用多彈簧結啕，軸向尺寸小，密封端面受壓均勻。符合于GB6556、IS03069、DIN24960標準，通用性強。

型號說明：59B-50? 59B-密封結構特點；50-規格，回轉機械安裝密封部生的軸(或軸套)外徑的公稱尺寸為50mm。

598型機械密封有不同的摩擦副組合，靜環材質有：陶瓷、硬質合金、鎳鐵、璉焊鎢鈷合金、碳化硅和淬火鋼。動環材質有石墨和硬質合金。這些不同的摩擦副組合可滿足不同工況條件。

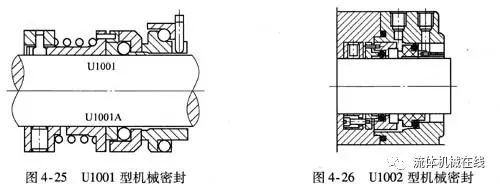

（8）U1001、U1002型機械密封(圖4-25、圖4-26)：

性能參數：壓力0～1.0MPa；溫度-50～150℃；轉速≤3000r／min；軸徑18～120mm。

結構特點：U1型機械密封是單端面非平衡型機械密封。根據彈簧的布置方式和靜止環結構形式，組合成U1001、U1002兩個系列。其摩擦副材料有碳化硅、硬質合金、石墨等。其結構尺寸設計參照IS03069、DIN24960、GB6556m1986標準，

型號說明：u1系列型號是按GB10444m1989《機械密封產品型號編制方法》連行編制的。U一單端面非平衡型；1一各種單級和多級離心泵、真空泵等用機械密封；0一常用工況；01、02各表示局部結構差異。U1001為單彈簧結構；U1002為多彈簧結構。U1001、U1002靜止環結構符合GB6556和DIN24960。

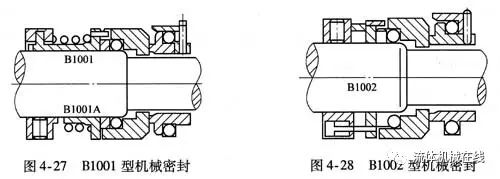

（9）B1001、B1002型機械密封(圖4-27、圖4-28)：

性能參數：壓力0～3.0<mpa；溫度-50～1500c；轉速≤3000r／min；軸徑14～120mm。< p=””></mpa；溫度-50～1500c；轉速≤3000r／min；軸徑14～120mm。<>

結構特點：B1型機械密封是單端面、平衡型機械密封。根據彈簧的布置方式和靜止環結構形式，組合成B1001、B002兩個系列。其摩擦副材料有碳化硅、硬質合金、石墨等。其結構尺寸設計參照IS03069、DIN24960、GB6556-1986標準。

型號說明：B1系列型號是按GB10444-1989《機械密封產品型號編制方法》進行編制的。B一單端面平衡型；1一各種單級和多級離心泵、真空泵等用機械密封；0一常用工況；01、02各表示局部結構差異。

81001為單彈簧結構；B1002為多彈簧結構。81001、B1002靜止環結構符合GB6556和DIN24960。

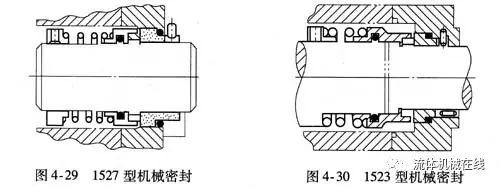

（10）1527型機械密封(圖4-29)：

性能參數：壓力0～1.0MPa；溫度-50～150℃；轉速≤3000r／min；軸徑18～120mm.

結構特點：內裝、內流、單端面、單彈簧非平衡型并圈彈簧傳動，使用時注意軸的旋向。符合于GB6556、IS03069、DIN24960標準，通用性強。

型號說明：1527-50?? 1527-密封結構特點；50-規格，回轉機械安裝密封部位的軸(或軸套)外徑的公稱尺寸為50mm。

使用條件：適用于油、水、有機溶劑及其他弱腐蝕性介質。

（11）1523型機械密封(圖4-30)：

性能參數：壓力0～1.0MPa；溫度-50～150℃；轉速≤3000r／min；軸徑18～120mm。

結構特點：內裝、內流、單端面、單彈簧、平衡型并圈彈簧傳動，使用時注意

軸的旋向。符合于GB6556、IS03069、DIN24960標準，通用性強。

使用條件：適用于油、水、有機溶劑及其他弱腐蝕性介質。

（12）BT1型機械密封(圖4-31)：

性能參數：壓力0～5.0MPa；溫度-50～220。C；轉速≤5000r／min；軸徑18～100mm。

結構特點：內裝、內流、平衡型，多彈簧外置與輔助密封屏蔽保護，可防止介質對的阻塞與腐蝕，在惡劣環境中具有極佳的補償與密封性能，保證端面緊密的貼合。在輔助密封圈與保護套間填充的潤滑脂保證了密封圈運動靈活，同時將壓力可靠地傳遞至端面。獨特的浮動結構端面以更小的尺寸獲得更均勻的溫升和更高的耐壓能力。BT1型密封為渣漿型密封。適合于密封諸如原油、污水、渣漿等粘稠、臟污介質。尤其適合電廠灰渣泵和油田作業，從開采直至輸送，是填料密封的最佳替代產品。符合于GB6556、IS03069、DIN24960標準，通用性強。

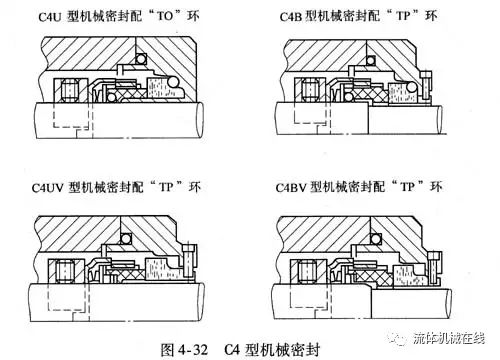

（13）C4型機械密封(圖4-32)：

性能參數：平衡型C48：溫度-75～204℃；壓力0～2.5MPa壓力；速度25m／s速度；軸徑18～100mm。

非平衡型C4U：溫度-75～204℃；壓力0～1.5MPa；速度25m／s。

結構特點：內裝、內流、平衡型、波形彈簧，模塊結構緊定螺釘定位。符合于GB6556、IS03069、DIN24960標準，結構簡單緊湊。經濟通用型密封，適合于清潔或含有少量顆粒的中低粘度工業流體。

（14）C30型機械密封(圖4-33)：

性能參數：溫度-30～220℃；壓力0～2.5MPa；速度25m／s；軸徑18～100mm。

結構特點：內裝、內流、平衡型，集裝式密封設計，無0形圈磨損、耐反壓設計，多種壓蓋供選擇。符合于GB6556、IS03069、DIN24960標準，結構簡單緊湊。適用于電力、冶金等行業。

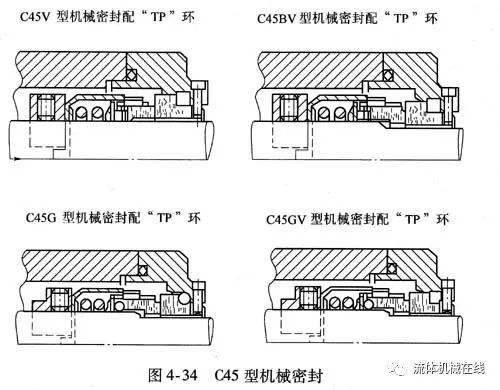

（15）C45型機械密封(圖4-34)：

性能參數：平衡型C45U：溫度=30～220℃；壓力0～1.0MPa壓力；速度25m／s速度；軸徑18～100mm。非平衡型C458：溫度-30～220℃；壓力0～2.5MPa；速度25m／s。

結構特點：內裝、內流、單彈簧，模塊結構設計可組成平衡型或非平衡型，通用的0形圈配置和V形圈互換，符合于GB6556、IS03069、DIN24960標準，結構簡單緊湊。

推薦硬質端面材料組合，合于含有少量顆粒的中低粘度流體和較強腐蝕性流體。

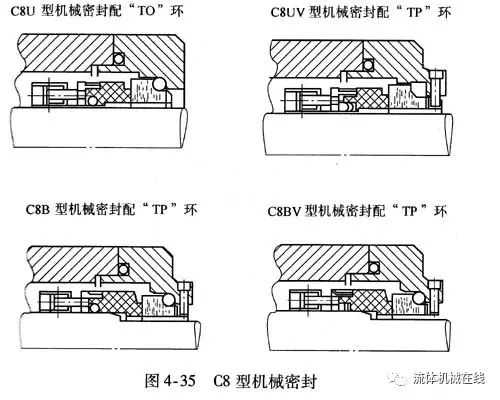

（16）C8型機械密封(圖4-35)：

性能參數：平衡型C88：溫度-75～220℃；壓力0～7.5MPa，避免在負壓或狀態下工作；速度25m／s。非平衡型C8U：溫度-75～220℃；壓力0～1.5MPa，避免在負壓或真空狀態工作；速度25m／s；軸徑18-100mm。

結構特點：內裝、內流、平衡型、多彈簧、整體端面、輔助密封互換，模塊結結構可組成平衡型或非平衡型符合傳動、緊定螺釘定位，符合于GB6556、經過優化設計的密封端面，具有綜合性能高的優點，適合不同行業的需要，適用于水、烴、低粘度油、低濃度酸堿等。派生C8BKC密封系列，采用流體動壓設計，尤其適合輕烴類和高壓熱水等工況。

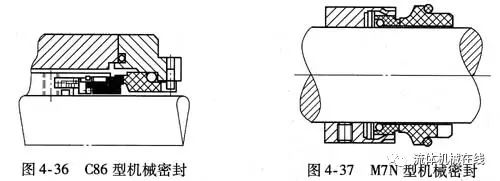

（17）C86型機械密封(圖4-36)：

性能參數：溫度-30～204℃；壓力0～2.5MPa壓力；速度25m／s速度；軸徑18～100mm。

結構特點：內裝、內流、平衡型、外置多彈簧、整體端面、緊定螺釘定位。符合于GB6556、IS03069、DIN24960標準，結構簡單緊湊。優化的密封端面可以實現較低的泄漏排放，可用于普通工況，亦可用于固體含量高和較高粘度流體。

（18）M7N型機械密封(圖4-37)：

性能參數：壓力0～2.5MPa；溫度一20～1200C；轉速≤3000r／min；軸徑18～100mm。

結構特點：內裝、內流、單端面、小彈簧、平衡型，傳動座傳動。采用橡膠(形圈作輔助密封圈，密封性能安全可靠。1198型可自身組成雙端面密封或串聯初械密封。符合于GB6556、IS03069、DIN24960標準，通用性強。

適用條件：適用于非結晶的酸、堿、鹽有機物等介質工況。

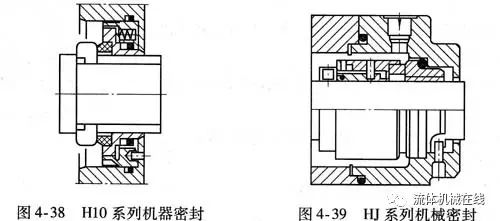

（19）H10系列機械密封(圖4-38)：

軸向尺寸很短，它能代替骨架油封，在許多設備上使用。介質壓力司達2.5MPa。

結構特點：平衡型、任意旋向、多彈簧結構、單端面密封。

性能參數：軸徑15～100mm；壓力2.5MPa；溫度-20～180CC；速度35m／S。

（20）HJ系列機械密封(圖4-39)：

實用于含固體顆粒和高粘度介質，如制糖、造紙、污水等工業。彈性在上述介質中被保護，不會產生粘住和阻尼的情況，這使得該設計穩定、安全可靠。

結構特點：平衡型、任意旋向、彈簧與介質隔離、單端面密封、符合DIS24960標準。

性能參數：軸徑18-100mm；壓力0.02～2.5MPa；溫度-50～220℃；速度20m／s。

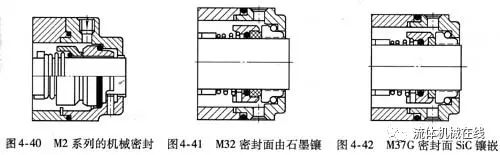

（21）M2系列的機械密封(圖4-40)：

其旋轉環為石墨，主要適用于介質為水的循環泵和加熱系統。

結構特點：非平衡型、錐形彈簧、旋轉方向固定、單端面密封、符合DIN24960標準。

性能參數：軸徑6～38mm；溫度-20～180℃；速度15m／s；壓力1.0MPa。

（22）M3系列的機械密封(圖4-41、圖4-42)：

應用廣泛，可靠性好。適用于清水泵、污水泵、潛水泵、化工泵等。

結構特點：非平衡型、錐形彈簧、旋轉方向固定、單端面密封、符合DIN24960標準。

性能參數：軸徑6～80mm；壓力1.0MPa；。溫度-20～180℃；速度10(15)m／s。

（23）H12系列機械密封(圖4-43)：

采用應用廣泛的平衡型結構。特點與M3系列相同，

結構可靠。適用于化工和水泵行業。

結構特點：平衡型、錐形彈簧、旋轉方向固定、單端面密封、符合DIN24960標準。

性能參數：軸徑10～80mm；壓力2.5MPa；溫度-20～180℃；速度15m／s。

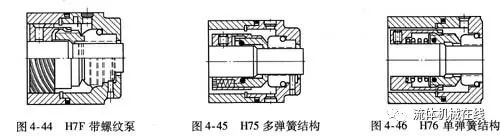

（24）H7系列密封(圖4-44～圖4-46)：

應用廣泛，互換性好。靜環采用浮動式，安裝方便。推動由傳動搭子卡住，防

止彈簧落出。其他特殊的技術處理還包括靜環可限位及限制彈簧行程，避免碳化過度磨損。

結構特點：平衡型、任意旋向、單端面密封、符合DIN24960標準。

性能參數：軸徑14-200mm；壓力2.5(4.0)MPa；溫度50-220℃；速度20m／s。

（25）5610型集裝式機械密封(圖4-47)

性能參數：壓力0～2.1MPa；溫度-29～205℃；速度≤5000r／min；軸徑24-70mm。

通用集裝式密封系列一集裝式0形圈單封。5600系列產品的部件是可以互換的因此可以在工廠安裝同一種密封，這將減少庫存，維護也變得簡單，停車時間大大降低，工廠運行效率得到提高，費用降低。
