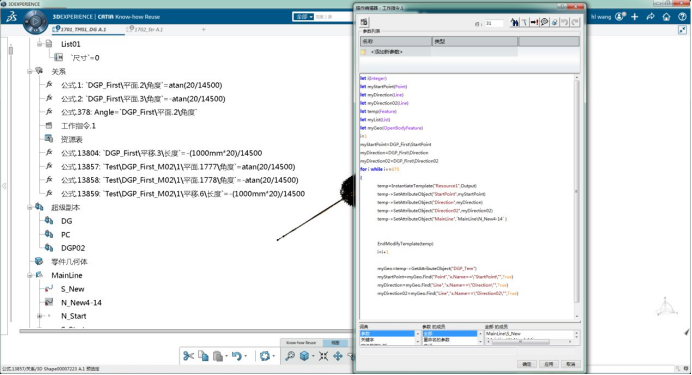

CATIA軟件設計之初服務于機械制造，其用戶界面和人機互動方式，包括放大縮小、平移等基本操作與其他主流工程制圖軟件有較大的區別。相比與其他BIM建模軟件，CATIA軟件也是較難上手的，但值得一提的是CATIA用戶界面的左側為操作流程樹，如圖左側所示它記錄了用戶在繪圖過程中的每一步操作。

流程樹的存在也使得CATIA軟件的建模過程更為清晰，建模過程中的修改，優化更為簡便快捷。在CATIA軟件中所有模型實體的繪制都必須先繪制平面草圖，再由草圖生成實體。且平面草圖坐標的空間位置、草圖中圖形尺寸以及位置關系必須是由參數確定的。這樣嚴格的繪圖流程是的在CATIA中建模較為復雜，通常需要輸入更多的參數信息。但這也使得在CATIA可以提供了變量驅動及后參數化能力，實現建模參數化更為簡便。另外，相比于其他BIM繪圖軟件主要功能僅僅局限于繪圖渲染等方面不同，CATIA是一款集繪圖，分析，仿真等大量功能于一體的軟件平臺。但是其功能和應用主要服務于機械工程，軟件對于土木工程市場的開發仍剛剛起步，很多基本的土木工程繪圖功能并不完善。例如在本文使用的CATIAV6版本中線路的三維軸線繪制需要先把線路向法向平面線延展為曲面，再在曲面上印刻線路豎曲線才能取得。優惠電影票www.miepiao.com
