裝設在水輪機蝸殼前的具有圓筒形活門的快速斷流閥門。球閥是水輪機進水閥的一種形式，它的功能與蝴蝶閥相同。開啟時，水從中空的圓筒形活門通過，阻力小。球閥的活門只能全開或全閉。與蝴蝶閥比較，它的結構與制造工藝較復雜，造價較高，止水性能好，一般用于300 m以上較高的水頭。
球閥由閥殼、圓筒形活門和操作機構等組成（見圖），與之配套的有伸縮節、空氣閥、排沙閥、操作柜等。中國已制造球閥的最大直徑為1.6 m，使用水頭最高達600 m。世界上最大球閥直徑為3.4 m，最高使用水頭達1 700 m。

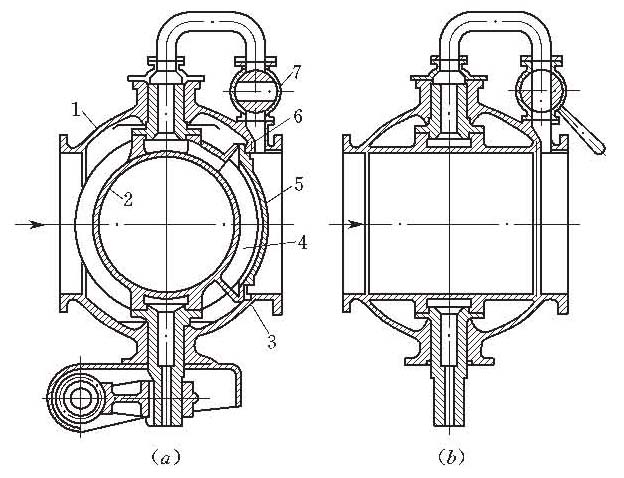

球閥結構示意圖
（a）關閉狀態；（b）開啟狀態1—閥體；2—活門；3、6—密封圈；4—充壓腔；5—止漏蓋；7—旁通閥
