裝設在水輪機蝸殼前，具有蝶形閥板的快速斷流閥門，簡稱蝶閥。蝴蝶閥是水輪機進水閥的一種形式，一般用于100～300m水頭。它的主要用途是：在用分岔管引水的水電站中，關閉進水閥可實現單機的檢修而不影響其他機組發電；當機組甩負荷且導水機構失靈時，能在動水中緊急關閉，防止事故擴大。進水閥緊急關閉的時間應不超過機組飛逸允許持續的時間；當機組長期停機時，關閉進水閥可防止或減少導葉漏水量，防止水中泥沙對導水機構的損害；還可避免放空引水管道，縮短機組的啟動時間等。對于進水閥，要求操作靈活，使用可靠。

蝶閥的結構包括閥體、活門（閥板）、密封的空氣圍帶與液壓操作機構（見圖）。活門一般為鑄鋼件。配套的設備還有伸縮節、空氣閥、旁通閥、操作柜等。蝶閥結構較簡單，操作力矩?。坏铋T阻水，動水關閉能力相對較差，水頭較高時會引起管道及廠房的振動，空氣圍帶較易損壞。近年來發展采用雙平板閥，其活門由2塊鋼板焊成，平板中間也能過水，水流阻力較小，密封性能也較好，制造和檢修較方便。

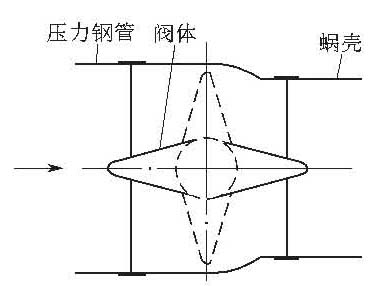

蝴蝶閥示意圖

中國已生產蝶閥的最大直徑為5.3m，雙平板閥的為3.2m。世界上已有蝶閥的最大直徑為8.23m，雙平板閥的為5.7m。
