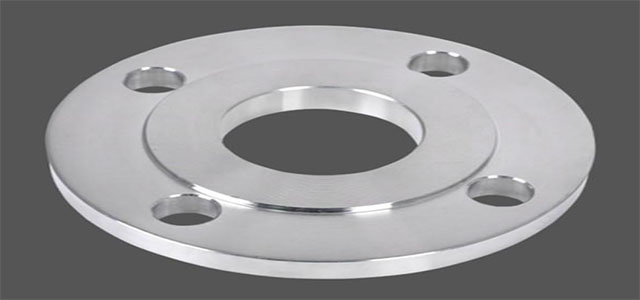

一、法蘭簡述

管法蘭及其墊片、緊固件統稱為法蘭接頭。法蘭接頭是化工工程設計中使用極為普遍、涉及面非常廣泛的一種零部件。它是配管設計、管件閥門中必不可少的零件，而且也是設備、設備零部件如人孔、視鏡、液面計等中必備的構件。此外，其它專業如工業爐、熱工、給排水、采暖通風、自控等，也經常使用法蘭接頭。

二、國際管法蘭標準體系：

國際上管法蘭標準主要有兩個體系，即以德國DIN包括原蘇聯為代表的歐洲管法蘭體系和以美國ANSI管法蘭為代表的美洲管法蘭體系。除此之外，還有日本JIS管法蘭，但在石油化工裝置中一般僅用于公用工程，而且在國際上影響較小。現將各國管法蘭簡介于下：
1.以德國及原蘇聯為代表的歐洲體系管法蘭
2.美洲體系管法蘭標準，以ANSI B16.5和ANSI B 16.47為代表
3.英國和法國管法蘭標準，兩國各有兩套管法蘭標準

綜上所述，國際上通的管法蘭標準可概括為兩個不同的，且不能互換的管法蘭體系：一個以德國為代表的歐洲管法蘭體系；另一個是以美國為代表的美洲管法蘭體系。

IOS7005-1是國際標準化組織于1992年頒布的一項標準，該標準實際上是把美國和德國兩套系列的管法蘭合并而成的管法蘭標準。

兩個體系的管法蘭連接尺寸安全不同，無法互配：

兩個體系的管法蘭以壓力等級來區分最為合適，即歐洲體系為0.25、0.6、1.0、1.6、2.5、4.0、6.3、10.0、16.0、25.0、32.0、40.0MPa，美洲體系為1.0、2.0、5.0、11.0、15.0、26.0、42.0MPa。

三、我國管法蘭標準現狀
1、我國化工、石化行業使用的管法蘭常用的標準

(1)英制管國際上通用的配管系列GB 9112～9125、SH 3406
(2)公制管國內常用的鋼管外徑尺寸系列HGJ44～76、JB/T74～90DIN的連接尺寸與JB標準是有所差別的，具體見下表：

注：表中括號內的“全部”表示所有規格緊固件被第二行的緊固件所代替?！安糠?#8221;表示有一部分該規格的緊固件有變化，但仍有一部分規格的緊固件未變化，是一致的。

2、HG新標準與JB老標準法蘭配合使用時，要注意以下幾點：
(1)有三個法蘭的螺栓個數不一致，其中有兩個規格PN0.25/DN500、PN0.6/DN500直接影響配合；PN1.0/DN80HG標準螺栓個數8，JB標準螺栓個數是4；
(2)部分老標準法蘭JB系列2的螺孔最好能擴孔1～2mm，另有一部分可在安裝時加墊圈；
3.PN16.0MPa的高壓管法蘭，新HG與JB標準連接尺寸完全不同。
